Регулятори рівня мастила

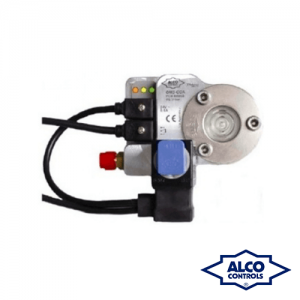

 Холодильне обладнання в яких встановлено 2 і більше холодильних компресорів, вимагає додаткового контролю для забезпечення змащення і підтримання належного рівня компресорного масла в картері холодильних компресорів. З цією метою в таких системах передбачається установка електронних регуляторів рівня масла Alco Controls типу TraxOil серії OM3 / OM4.

                                                                                   Принцип дії електронних регуляторів рівня масла TraxOil OM3 / OM4

При установці даного регулятора, визначити оптимальний рівень масла в компресорі можна за рахунок оглядового скла розташованого на корпусі самого регулятора, як правило цей рівень повинен бути на середині або трохи вище в оглядовому віконці. Крім візуального контролю мастила, TraxOil OM3 / OM4 мають світлову індикацію, в формі світлодіодів які мають три зони (зелена, червона і жовта) кожна з яких вказує на певний рівень масла.

Зелена зона (індикація зеленого кольору) - заповнення оглядового вічка від 40 до 60%, нормальний рівень. Подача масла може початися при наближенні до мінімальної позначки рівня, яка протримається більше 10 секунд.

Жовта зона (індикація жовтого кольору) - заповнення оглядового вічка від 25 до 40%, говорить про те, що в даний момент відбувається вприскування масла в картер компресора. Який триватиме поки рівень не підніметься вище середнього рівня зеленої зони.

Червона зона (індикатор червоного кольору) - заповнення оглядового скла менше 25%, в тому випадку якщо буде відбуватися впорскування масла. А рівень все одно буде знижуватися і в перебігу 20 секунд не стабілізується. Те аварійне реле відключить компресор.

                                                                                   Характеристики регуляторів рівня масла OM3, OM4 і OM5 TraxOil

- OM3 застосуємо для холодоагентів ДФУ
- максимальний робочий тиск 46 бар
- OM4 застосуємо для субкритичних систем з рідким холодоагентом R744 (CO2)
- максимальний робочий тиск 60 бар
- OM5 використовується для транскрітіческіх систем з рідким холодоагентом R744 (CO2)
- максимальний робочий тиск 130 бар
- максимально робоча різниця тисків 100 бар
- матеріал ущільнюючих прокладок оптимізований під СО2
- встановлена ​​котушка високої потужності ASC3-W для досягнення високого перепаду тиску (МРРД) 100 бар

Кожен з регуляторів має на своєму корпусі електромагнітний клапан з котушкою змінного струму на 12 або 230 V,
Дана система застосовується в системах де відсутня примусова мастило (відсутній масляні насоси)
