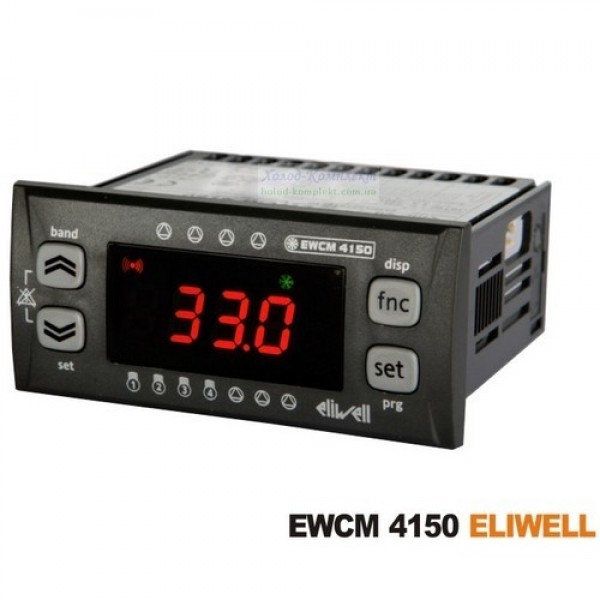

Контролер Eliwell EWCM 4150/С, Eliwell

 Контролер Eliwell EWCM 4150 / С використовується для здійснення управління невеликої компресорно конденсаторної централлю. В якої може встановлюватися до 4 компресорів, або ж 2 двоступеневих компресора де всього мається до 4 ступенів стиснення.
На кожну ступіть управління компресором, контролер має реле до 2 А, і одне аварійне реле. 2 PWM виходи для управління зовнішнім модулем (CF або DRV), 1 конфігурується вхід PWM вихід для датчика тиску всмоктування з струмовим виходом 4 ... 20mA або NTC датчик температури всмоктування, 1 вхід датчик тиску конденсації з струмовим виходом 4 ... 20mA, 7 вільних від напруги цифрових входів, порт для підключення системи Televis або на базі протоколу Modbus. Поставляється з трансформатором 220 / 12V AC.
EWCM 4150 / С не має можливості окремого управління вентиляторами.

                                                                                               Технічні характеристики

- виробник - Eliwell;
- застосування - невеликі компресорні централі до 4 - х компресорів (або до 4-х ступенів стиснення);
- кількість реле - 4 шт (по 2 А);
- виходи вентиляторів - 2xPWM + 4-20мА / 0-10B (конфігуріріруемие);
- аналогові виходи PWM - PWM відкритий колектор;
- цифрові входи - 7 конфігуруються без напруги
- цифрові виходи - 5 релейних виходів SPST 2А, 250V, 1 низьковольтний, типу відкритий колектор
- архів аварій - до 100;
- діапазон виміру - від -50 ° С до 110 ° С (NTC), від -500 до 9999 (для I / V датчиків)
- послідовний порт - TTL для картки CopyCard і підключення до Televis і Modbus;
- споживання - до 5 ВА;
- харчування (напруга) - 12 V;
- підключення AO2 і АО3 - 4 контактний кабель з JST роз'ємом;
