- Производитель: Eliwell
- Код товара: 58, Контроллер Eliwell EWDR 984, , $71.20, , Eliwell, Контроллер
- Доступность: На складе

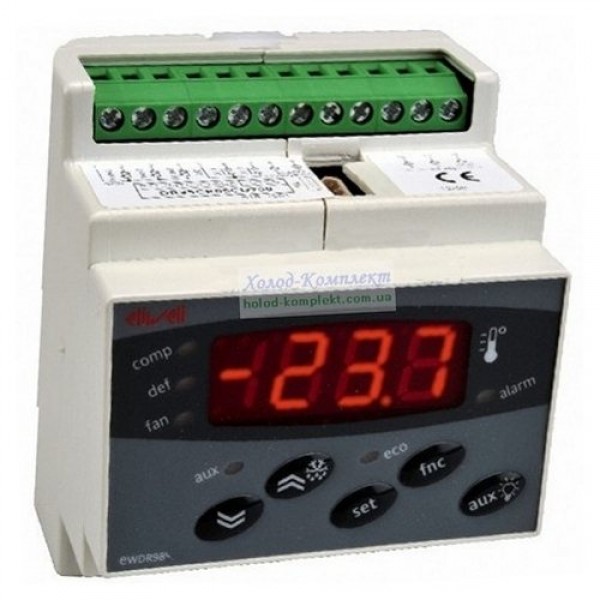

Контролер електронний EWDR 984 - це мікропроцесор, який призначений для вентильованих холодильних установок. Він має 3 входи під температурні датчики типу NTC або PTC (вибирається параметром вручну), 2 цифрових входи ( «сухий контакт») і також має три реле для управління компресором, розморожуванням (оттайкой) і вентиляторами.
Вбудований додатковий вихід 12В / 20 мА для аварійних або інших завдань.
Відтайка відбувається при зупинці компресора на певний час або при досягненні температурою на випарнику перехідного значення.
Третій темп. датчик при необхідності може бути застосовний для вимірювання температури в доп. точці з уставкой на видачу аварійного сигналу, або для 2-го воздухоохладителя.
Контролер має ТТL-порт для використання карти копіювання для програмування. Даний блок управління проведений в стандартному форматі 4 DIN з електричним джерелом харчування на 220 В. Можливий монтаж на DIN рейку або на стіну.
Технічні параметри контролера Eliwell EWDR 984
- захист передньої панелі - IP 65
- корпус - пластиковий модуль розмір 4DIN
- габаритні розміри - передня панель 70x85 мм, глибина 61 мм.
- монтується - DIN (Omega 3) рейку або на стіну.
- метод підключення - гвинтовими термінали під провід перетином до 2,5 мм (один провідник на термінал для силових підключень)
- робоча температура від -5 до 55 ° С
- температура зберігання від -30 до 85 ° С
- вологість при зберіганні і при роботі від 10 до 90% RH (без конденсату)
- дисплей 3 цифри зі знаком.
- діапазон даних на дисплеї від -50 до 110 (NTC) або -50 ... 140 (PTC) ° С
- дозвіл 1 або 0,1 ° С
- точність вимірювань не менше 0.5% від шкали + 1 цифра
- аналогові входи 3 входи NTC або PTC (вибирається параметром)
- цифрові входи - 2 вільних від напруги цифрових входу.
- послідовний порт TTL порт для Copy Card
- цифрові виходи (А) типу SPST 8 (3) А 1/2 к.с. 250В ~
(B) типу SPDT 8 (3) А 1.2 к.с 250В ~
(C) типу SPST 15 А 1 к.с. 250В ~
- додатковий вихід - (E) конфігурується вихід 12В = 20мА (при наявності зумера він активізується одночасно з появою на додатковому виході E напруги 12В, тому використовувати його як і Аварійний можна тільки на моделях без зумера)
- споживана потужність - 5 Вт
- електроживлення - 230В ~ ± 10% 50 / 60Гц
Холодильні контролери | |
Кріплення (врізний/DIN-рейка) | DIN-рейка |
Кількість датчиків у комплекті, шт. | |
Кількість реле, шт. | |
Напруга, В | 220 |
Діапазон температурних вимірів, °С | |
Температура застосування, °С | |
Температура зберігання, °С | |
Ступінь захисту передньої панелі |
